用2個M4螺絲釘將變頻器上的散熱器固定在電控箱內。

變頻器運轉時，散熱板的溫度最高會上升到接近80℃。所以變頻器背面的安裝面必須要用能承受較高溫度的材質。

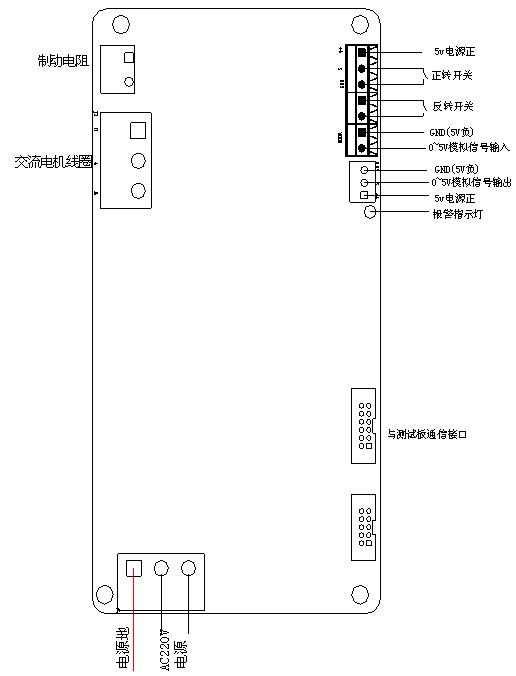

一、接線圖

二、使用、操作

2.1 注意事項

● 使用前應詳細閱讀本產品使用手冊；

● 主回路與控制回路的配線必需分離，以防止發生誤動作。如必須交錯請作成90°度的交叉；

● 變頻器內部的電子元器件對靜電特別敏感，因此不可將異物置入變頻器內或觸摸主電路板；

● 切斷交流電源后，變頻器的電源指示燈未熄滅前，表示變頻器內部仍有高壓，十分危險，請勿觸摸內部電路及零組件；

● 絕不可將變頻器的電機接線端子連接至AC電源；

● 實施配線，務必關閉電源；

2.2 使用

● 電機正反轉

如圖5.2所示，外部接兩個無源開關，當正轉開關導通時，電機正轉；當反轉開關導通時，電機反轉；

● 頻率給定信號

變頻器接受外部的0-5V信號或一個電位器信號，對應輸出的頻率為0Hz-最大頻率（根據電機的最高頻率設置）。

● 電壓輸出信號

變頻器輸出一個0-5V的電壓信號，對應頻率0HZ-最大頻率，供外部控制系統采樣頻率用。

三、變頻器常見故障與處理

3．1 發生異常情況時，請首先檢查電源電壓、相關接插件引線是否松動。

3．2 由于變頻器屬專業產品，非專業人士請勿隨意拆機進行修理。

3．3 如出現其它問題，請與廠商聯系。

四、維護和保養

該變頻器內沒有導致其壽命縮短的易耗件。

五、運輸、貯存

5．1 包裝   產品外殼用2毫米的瓦棱紙包裝，內部用泡沫填充。

5．2 運輸  該變頻器適于海、陸、空運輸，運輸搬運中應防雨，防止摔、砸。

5．3 貯存

必須置于通風、無塵埃、干燥這位置。

儲存位置的環境溫度必須在-20℃到+50℃范圍內。

儲存位置的相對濕度必須在0%到90%范圍內，且無結露。

避免儲存于含有腐蝕性氣、液體之環境中。

避免放置于地面上，應置于合適的臺架上且若周圍環境惡劣，則應在包裝袋中放置干燥劑。

避免安裝在陽光直射的地方。
