智能電動執行器驅動板結構特征與工作原理
時間:2012年07月26日來源:本站原創作者:admin點擊:次

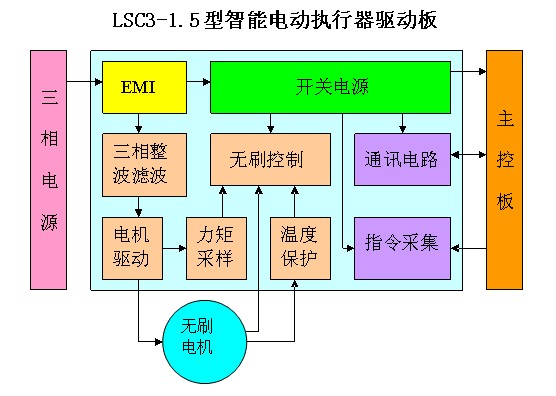

驅動板由開關電源、EMI電路、三相整流濾波、無刷控制、電機驅動、指令信號檢測、通訊電路、電機溫度保護等部份組成，如下圖所示：
開關電源將輸入的AC380V電源轉換成隔離的一路DC5V、一路DC15V，兩路DC24V共四路電源供驅動板使用；
EMI電路提高驅動板抗電磁干擾的能力；
三相整流濾波電路將輸入的三相AC380V電源轉換成符合要求的DC500V左右的直流電供電機驅動電路；
無刷控制部份收到指令信號檢測電路發出的指令信號后產生精準的波形供電機驅動電路；
電機驅動電路將直流電逆變成可控的三相電驅動無刷直流電機旋轉；
力矩采樣電路能精準的采集電機的電壓及電流信號，從而可以得到電機輸出力矩值；
溫度保護電路能檢測到電機內部溫度繼電器的信號，當電機溫度過高時，可以控制電機停止運轉；
通訊電路負責與主控板交換數據；
指令采集電路能采集主控板發過來的指令信號控制電機正反轉與停止運轉。
