BL100C比例放大器使用說明
時間:2012年07月25日來源:本站原創作者:admin點擊:次
特點
高性能、低價格
設有最大輸出電流設置電位器
適合多種給定信號類型
寬電源范圍，DC12-36V
比例放大器帶輸出短路保護
概述
BL100C比例放大器適用于驅動直流電源供電，輸出電流在1A以內的比例電磁閥。
電氣規格
|
說明 |
最小值 |
典型值 |
最大值 |
|
供電電壓（DC） |
12V |
24V |
36V |
|
最大輸出電流 |
|
1A |
|
|
輸出頻率 |
|
100Hz |
|
輸出電流最大值設定
電位器VR1用來調節比例電磁閥的最小輸出電流。
電位器VR2用來調節比例電磁閥的最大輸出電流。
比例放大器的最小輸出電流調節范圍為0-300mA；
最大輸出電流的調節范圍為250-1000mA。
給定信號類型設定
撥碼開關S1用來設置給定1的信號類型，撥碼開關S2用來設置給定2的信號類型。
|
類型 |
S1 |
S2 |
||||
|
1 |
2 |
3 |
1 |
2 |
3 |
|
|
0-5V |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
|
0-10V |
OFF |
ON |
OFF |
OFF |
ON |
OFF |
|
0-20mA |
ON |
OFF |
OFF |
ON |
OFF |
OFF |
|
4-20mA |
ON |
OFF |
ON |
ON |
OFF |
ON |
|
電位器 |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
外形尺寸
160（長）×75（寬）×50（高）
安裝尺寸
150×47（￠4安裝螺釘）

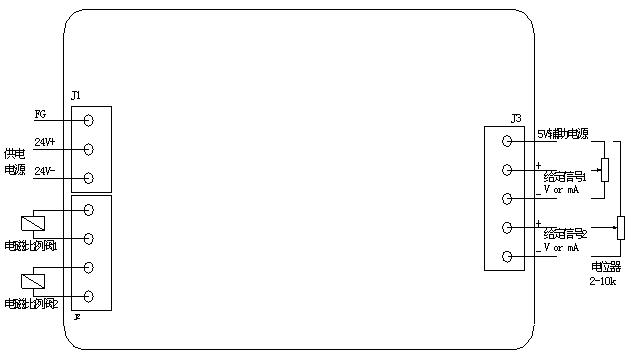

接線圖
