可編程控制器在混凝土拖泵中的應用
時間:2011年12月05日來源:本站原創作者:admin點擊:次
可編程控制器在混凝土泵中的應用概況
目前，P
LC在國內外廣泛應用于鋼鐵、石油、電力、建材、工程機械、汽車、交通運輸、環保、文化娛樂及機械制造等各行業，使用情況大致可歸納如下:開關量的邏輯控制;模擬量控制;運動控制;過程控制:數據處理;通信及聯網。
在混 凝 土
泵普遍使用之前，輸送混凝土料是靠大型塔吊、皮帶運輸機、井架式或牌架式升降機輸送，效率低，勞動強度大，輸送速度慢，極易造成混凝土料粘合性差，只適用于混凝土澆灌量較小和提升高度不太大的情況。如今，混凝土拖泵作為混凝土的一種能連續地完成水平和垂直輸送設備，具有:機械化程度高、效率高、占用人力少、勞動強度低和施工組織簡單等優點，已在國內外得到了廣泛的應用，它可以將預拌好運送來的混凝土料依靠泵送壓力通過輸送布料管從地面排放到各施工點，然后由施工人員將混凝土料攤鋪到位、凝固，從而實現混凝土的連續泵送和澆筑。
自從 1 959
年德國的schwing公司生產出第一臺全液壓的混凝土泵，采用了液壓驅動、功率大、振動小、排量大并可實現無級調節，至今，混凝土泵技術日趨完善;我國在50年代引進國外混凝土泵技術，現已接近世界先進水平，尤其運用了現在的PLC可編控制器代替?zhèn)鹘y(tǒng)的繼電器式控制，使控制系統更加可靠，易于操作。本系統是應用于HBT60系列混凝土拖泵，最高泵送壓力可達16M
Pa，最大排量為60m
3/h，最大垂直輸送高度可達320多米。液壓系統采用活塞雙缸式系統回路;換向方式采用電控系統控制;它是通過接近開關檢測活塞在混凝土缸中的終端位置，并將信號傳送給可編程控制器，可編程控制器再按照預存好的程序來控制分配閥和主油缸的2位4通電磁閥來帶動它們往復交替排送。
電氣系統組成及系統工作過程
整個電氣系統由380V 電源主回路，220V交流控制回路，DC24V
控制回路，電磁閥執行機構組成。其中可編程控制器是由220V交流回路提供工作電源 ， DC
24V控制回路提供輸出控制電壓，它具體由主電機啟動信號輸入、主油缸位置限位檢測、手動分配閥調整、手動主油缸調整、自動泵，送啟動和停止、反泵控制、可編程控制器輸出執行等部分組成。主油缸位置限位檢測:由于主油缸是可以手動調節和活塞位置并不一直在終端位置的，當液壓系統手動調整或自動泵送時，要隨時通過接近開關對主油缸活塞上感應套檢測并反饋信號使之按設計程序運行。可編程控制器輸出執行部分:控制單元發出的控制信號驅動電磁閥來控制分配閥和主油缸的交替運動。主電機啟動信號輸入:當主電機啟動后，通過串聯在PLC輸入端上控制主電機的交流接觸器一個輔助觸點來提供輸出信號。手動分配
閥調整、手動主汕缸調整、自動泵送啟動和停止、反泵控制部分均由可編程控制器完成。主要工作過程分為手動調整和自動泵送(正、反泵)兩個部分:在每 次 泵
送前、出現故障、調試泵送壓力或拆裝主油缸時，須手動調試分配閥和主油缸，從而觀察泵送壓力、速度、換向壓力、正反泵狀態是否正常。正泵自動
泵送時，須泵送的混凝土料已裝入料斗，啟動自動泵送按鈕，泵送開始，不論開始時主油缸的位置在何處均能通過編程器的預設程序自動調整，當左分配閥動作后，延時U
S左主油缸動作，當左主油缸到位時通過左分配閥與w擺動缸連接，左缸活塞將料排放出去，與此同時，右主油缸活塞感應套后退到右接近開關處，信號反饋后，程序控制分配閥換向，延時OAS右主油缸動作，右缸到位后排料，同時左缸活塞感應套后退到左接近開關，反饋信號后分配閥換向，往復交替運行。當泵送時若發生堵管時，須反泵兩、三個行程，它的工作過程與正泵時相反，它是左分配閥動作，延時后左缸動作后退吸料，此時左缸限位反饋信號后分配閥換向，延時后右缸動作后退吸料，往復交替運行。
可編程控制器的資源配置
控制系統中的手動分配閥調整、手動主油缸調整、自動泵送啟動和停止、反泵控制部分均由可編程控制器完成。經過分析對比，選用日本三菱公司的FX1S-
20MT晶體管輸出可編程控制器。它的總輸入輸出點為20點，其中輸入為12點(XO-X7,
X10-X13)，輸出為8點(YO-Y7)。另外，它完成延時所采用的定時器記數間隔是10 ms,程序工作時采用循環掃描方式。
可編 程控 制器資源配置安排如下:
X1: 主電機啟動輸入;
X2: 泵送啟動輸入;
X3: 泵送停止輸入;
X4: 左分配閥點動輸入;
X5: 右分配閥點動輸入;
X6: 左主油缸點動輸入;
X7: 右主油缸點動輸入;
X10:反泵信號輸入;
X12: 左主油缸限位接近開關;
X13: 右主油缸限位接近開關;
Y2: 泵送指示燈信號輸出;
Y3: 左分配閥電磁鐵控制信號輸出;
Y4: 右分配閥電磁鐵控制信號輸出:
Y5: 右主油缸電磁鐵控制信號輸出;
M101：泵送啟動信號邏輯繼電器;
M102：右缸 限位啟動邏輯繼電器;
M103：左缸 限位啟動邏輯繼電器;
M104: 允許 手動調整分配閥、主油缸的邏輯繼電器;
M105 :自動泵送前，當任何一個左、右主油缸上活塞感應套不在接近開關處時復
位邏輯繼電器。
M106 : 當 M 105 被
置"，1”時，允許正泵自動泵送的邏輯繼電器:
M107 : 當 M1 05 被 置“1”時，允許反泵自動泵送的邏輯繼電器;
TI : 右 分 配 閥 被 接通后，才允許動作的延時定時器;
T2 : 左 分 配 閥 被 接通后，才允許動作的延時定時器;
其中 ， M
101和M102是由程序控制的左、右主油缸互鎖邏輯繼電器;M104和M105是由程序控制的自動泵送、手動調整互鎖邏輯繼電器;M106和M107是由程序控的正、反泵互鎖邏輯繼電器。
可編程控制器的梯形圖編程及說明

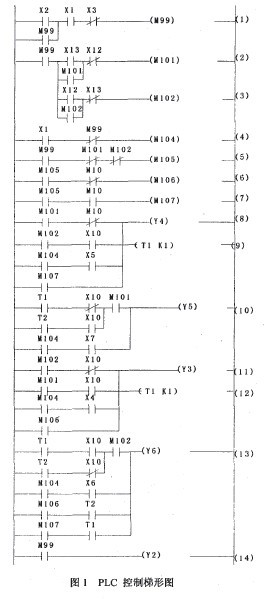

按照本系統的實際工作要求和電器配置，下面按順序介紹各指令的執行情況(圖1)并結合前述的UO口配置，繪制梯形如圖
(1) 當 主 電 機
接通后它的輔助常開觸點X1接通;此時，若接通自動泵送信號時，X2常開觸點接通，自動泵送開始，并且M99具有自鎖功能;但是當按下泵送停止按鈕時，X3常閉觸點斷開，自動泵送停止，M99斷開。
(2 )在 M 9 9
接通后，當右缸接近開關X13接通，同時X12處于斷開位置，使M101接通，并具有自鎖連續作用。
(3 )在 M
99接通后，當左缸接近開關X12接通，同時X13處于斷開位置，使M102接通，并具有自鎖連續作用;其中，M102與M10l具有互鎖作用。
(4 )主 電
機接通后，在沒有接到自動泵送信號時，允許進行手動調整分配閥和主油缸，M104處于接通狀態。
(5 )M 9
9接通后，當主油缸感應套不在兩個接近開關的感應位置時的復位指令，M105處于接通狀態;系統要求在自動泵送過程中不允許手動調整，因而，M105與M104具有互鎖作用。
(6) M 10 5
接通后，在沒接到反泵指令輸入時(常閉觸點X10未斷開)的自動正泵狀態，M106處于接通狀態。
(7) M 1 05
接通后，在接到反泵指令輸入時(常開觸點X10接通)的反泵啟動狀態，M107處于接通狀態。
(8)
正泵時，當右缸接近開關感應到信號;或者反泵時，當左缸接近開關感應到信號;或者手動調整時，收到右分配閥手動輸入信號;或者收到反泵啟動信號時，均使右分配閥動作，Y4處于接通狀態。
(9) Y4接通后，延時定時器T1動作，并延時0.1 s后接通。
(10 ) 在
M101接通時，當正泵泵送后TI己經接通;或者反泵泵送后T2己經接通;或者收到右主油缸手動輸入信號時，均使右主油缸動作，Y5處于接通狀態。
(11 ) 正泵時
，當左缸接近開關感應到信號;或者反泵時，當右缸接近開關感應到信號;或者手動調整時，收到左分配閥手動輸入信號;或者收到反泵啟動信號時，均使左分配閥動作，Y3處于接通狀態。
(12 ) Y 3 接通后，延時定時器T2動作，并延時0.1s
后接通。
(13) 在 M 10
2接通時，當正泵泵送后T2已經接通;或者反泵泵送后T1已經接通;或者收到左主油缸手動輸入信號時;或者出現泵送前兩主油缸都不在兩接近開關處，在復位后并接到相應分配閥已動作的信號時，均使右主油缸動作，Y6處子接通狀態。
(14 ) 自動泵送開始后，輸出泵送指示燈信號。
結語
該系統采用FXIS2
0MT可編程控制器作為電器主控單元，其高速計數器的計數頻率可達10kHz,定時器記數單位為100
ms，能快速適應工作環境的變化，實現了定位精度高、快速編程，提高工作效率的功能。
