工業縫紉機無刷直流電機控制系統簡介
時間:2011年12月05日來源:本站原創作者:admin點擊:次
工業縫紉機無刷直流電機控制系統包括主控板，顯示板、調速板、停針定位盤。調速板輸出調速信號給主控板，實施啟動，剎車，調速等功能。顯示板可以調節最高運行轉速，運行方向以及運行模式和顯示當前轉速，可以選擇加上下位停針等功能。主控板是整個系統的核心，具備驅動無刷直流電機，保護等功能。
參數： 輸入電源為220V單相電源， 最大輸出功率400W。采用光電方式調速
工業縫紉機無刷直流電機控制系統的特點：
1.比同功率離合器電機省電50-70%，高效節能，即開即停，不存在空轉耗能的現象。
2.利用微電腦調速系統驅動直流無刷電機，產品能直接帶動縫制設備，調速性能好，方便靈敏，性能穩定，安全可靠。
3.免維護，壽命長，采用無碳刷設計，長期使用無需更換任何內部部件。
4.相比離合器電機，有低速高轉矩的優點。
5.噪音低，發熱少。運行期間對外界其他電子設備的干擾少。
6.電機轉速可調范圍在600RPM到3600RPM之間，以100轉的間隔循環進行調整。
7.結構簡單，體積小，重量輕，是同功率離合器電機重量的二分之一。

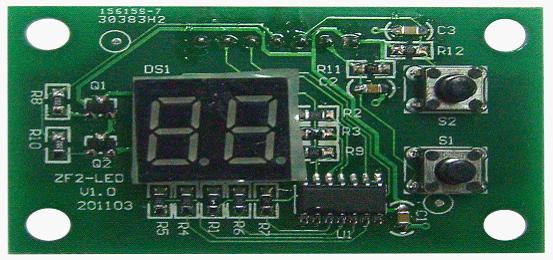

工縫無刷直流顯示板
顯示板包括速度設置鍵，工作模式鍵，電機轉向鍵和一個雙位數碼管。背面包括一個四芯接口與主控板相連。
速度設置鍵
用于更改電機最高轉速。電機的最高轉速可在600RPM與3600RPM之間調整。每按下該鍵一次，轉速增加100RPM，當轉速達到3600RPM時，按下該鍵，速度回到600RPM，設置時數碼管顯示電機轉速的前2位數字，如，3600RPM，顯示36，顯示時間為5秒鐘。

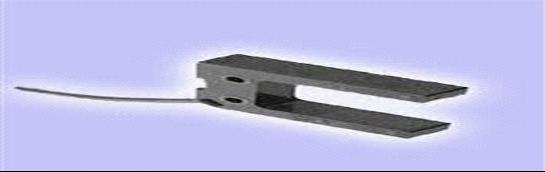

工縫無刷直流調速板
調速板采用光電方式。光電開關是傳感器大家族中的成員，它把發射端和接收端之間光的強弱變化轉化為電流的變化以達到探測目的。由于光電開關輸出回路和輸入回路是電隔離的（即電緣絕），所以它可以在許多場合得到應用。采用集成電路技術和SMT表面安裝工藝而制造的新一代光電開關器件，具有延時、展寬、外同步、抗相互干擾、可靠性高、工作區域穩定和自診斷等智能化功能。

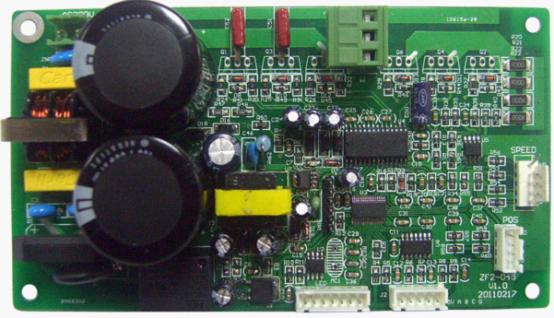

工縫無刷直流主控板
主控板接收調速板以及顯示板的信號，去驅動無刷直流電機運行。主控制板采用方波控制。主要包括單片機，IGBT驅動芯片和IGBT,所有的都是采用進口最好的元器件、高穩定性是本系統的最大特點。
長沙啟科電子有限公司自公司建立以來一直致力于無刷直流電機驅動的研發。在醫用離心機控制系統、工縫縫紉機無刷直流控制系統、繞線機無刷直流驅動等行業中處于領先位置。公司主要在100W-4KW之間的無刷直流驅動豐富的經驗。希望能和各行業的無刷電機廠家成為長期合作伙伴。
